Itin didelio tikslumo MZM moduliatoriaus poslinkio valdiklis, automatinis poslinkio valdiklis

Trumpas aprašymas:

„Rofea“ moduliatoriaus poslinkio valdiklis yra specialiai sukurtas Mach-Zehnder moduliatoriams, siekiant užtikrinti stabilų veikimą įvairiose darbo aplinkose. Dėl visiškai skaitmeninto signalo apdorojimo metodo valdiklis gali užtikrinti itin stabilų veikimą.

Valdiklis į moduliatorių įpurškia žemo dažnio, mažos amplitudės svyravimo signalą kartu su poslinkio įtampa. Jis nuolat nuskaito moduliatoriaus išėjimą ir nustato poslinkio įtampos būseną bei susijusią paklaidą. Vėliau, remiantis ankstesniu matavimu, bus taikoma nauja poslinkio įtampa. Tokiu būdu užtikrinama, kad moduliatorius veiktų esant tinkamai poslinkio įtampai.


Produkto informacija

„Rofea Optoelectronics“ siūlo optinius ir fotoninius elektrooptinius moduliatorius

Produkto žymės

Funkcija

• Įtampos valdymas esant smailei / nuliui / Q+ / Q−
• Įtampos valdymas pasirinktame taške
• Itin tikslus valdymas: maksimalus 50 dB gesinimo santykis nuliniu režimu;
±0,5◦ tikslumas Q+ ir Q− režimuose
• Maža virpesių amplitudė:
0,1 % Vπ esant NULL ir PEAK režimams
2 % Vπ Q+ ir Q− režimuose
• Didelis stabilumas: visiškai skaitmeninis įgyvendinimas
• Žemas profilis: 40 mm (plotis) × 30 mm (gylis) × 10 mm (aukštis)
• Paprasta naudoti: rankinis valdymas su mini trumpikliu;
Lankstus OEM veikimas per MCU UART2
• Du skirtingi poslinkio įtampos tiekimo režimai: a. Automatinis poslinkio valdymas
b. Vartotojo nustatyta poslinkio įtampa

Elektrooptinis moduliatorius Elektrooptinis moduliatorius Moduliatorius Poslinkio valdiklis Poslinkio taško valdiklis IQ moduliatorius DP-IQ moduliatorius MZM poslinkio valdiklis Automatinis poslinkio valdiklis

Paraiška

• LiNbO3 ir kiti MZ moduliatoriai
• Skaitmeninis NRZ, RZ
• Impulsinės programos
• Briluino sklaidos sistema ir kiti optiniai jutikliai
• Kabelinė televizija (CATV) siųstuvas

Našumas

pd-1

1 pav. Nešėjų slopinimas

pd-2

2 pav. Impulsų generavimas

pd-3

3 pav. Moduliatoriaus maksimali galia

pd-4

4 pav. Minimali moduliatoriaus galia

Maksimalus nuolatinės srovės užgesinimo santykis

Šiame eksperimente sistemai nebuvo tiekiami jokie radijo dažnių (RF) signalai. Buvo išmatuota gryna nuolatinės srovės gesinimo banga.
1. 5 paveiksle parodyta moduliatoriaus išėjimo optinė galia, kai moduliatorius valdomas smailės taške. Diagramoje ji rodo 3,71 dBm.
2. 6 paveiksle parodyta moduliatoriaus išėjimo optinė galia, kai moduliatorius valdomas nuliniame taške. Diagramoje ji rodo -46,73 dBm. Realiame eksperimente vertė svyruoja apie -47 dBm, o -46,73 yra stabili vertė.
3. Todėl išmatuotas stabilus nuolatinės srovės gesinimo santykis yra 50,4 dB.

Didelio gesinimo santykio reikalavimai

1. Sistemos moduliatorius turi turėti aukštą gesinimo koeficientą. Sistemos moduliatoriaus charakteristika lemia, kokį maksimalų gesinimo koeficientą galima pasiekti.
2. Reikia atkreipti dėmesį į moduliatoriaus įėjimo šviesos poliarizaciją. Moduliatoriai yra jautrūs poliarizacijai. Tinkama poliarizacija gali pagerinti gesinimo koeficientą daugiau nei 10 dB. Laboratoriniuose eksperimentuose paprastai reikalingas poliarizacijos valdiklis.
3. Tinkami poslinkio valdikliai. Mūsų nuolatinės srovės gesinimo santykio eksperimente buvo pasiektas 50,4 dB gesinimo santykis. Nors moduliatoriaus gamintojo duomenų lape nurodytas tik 40 dB. Šio patobulinimo priežastis yra ta, kad kai kurie moduliatoriai labai greitai dreifuoja. „Rofea R-BC-ANY“ poslinkio valdikliai atnaujina poslinkio įtampą kas 1 sekundę, kad užtikrintų greitą atsaką.

Specifikacijos

Parametras

Min.

Tipas

Maks.

Vienetas

Sąlygos

Valdymo našumas
Išnykimo santykis

MER 1

50

dB

CSO2

−55

−65

−70

dBc

Svyravimo amplitudė: 2% Vπ
Stabilizacijos laikas

4

s

Sekimo taškai: nulis ir pikas

10

Sekimo taškai: Q+ ir Q-
Elektros
Teigiama maitinimo įtampa

+14,5

+15

+15,5

V

Teigiama galios srovė

20

30

mA

Neigiama maitinimo įtampa

-15,5

-15

-14,5

V

Neigiama galios srovė

2

4

mA

Išėjimo įtampos diapazonas

-9,57

+9,85

V

Išėjimo įtampos tikslumas

346

µV

Svyravimo dažnis

999,95

1000

1000,05

Hz

Versija: 1 kHz trūkčiojimo signalas
Svyravimo amplitudė

0,1 % Vπ

V

Sekimo taškai: nulis ir pikas
2 % Vπ Sekimo taškai: Q+ ir Q-
Optinis
Įvesties optinė galia3

-30

-5

dBm

Įvesties bangos ilgis

780

2000 m.

nm

1. MER reiškia moduliatoriaus gesinimo santykį. Pasiektas gesinimo santykis paprastai yra moduliatoriaus duomenų lape nurodytas moduliatoriaus gesinimo santykis.
2. CSO reiškia sudėtinį antros eilės signalą. Norint teisingai išmatuoti CSO, turi būti užtikrinta RF signalo, moduliatorių ir imtuvų linijinė kokybė. Be to, sistemos CSO rodmenys gali skirtis, kai veikia skirtingais RF dažniais.
3. Atkreipkite dėmesį, kad įėjimo optinė galia neatitinka optinės galios pasirinktame poslinkio taške. Tai reiškia maksimalią optinę galią, kurią moduliatorius gali eksportuoti į valdiklį, kai poslinkio įtampa svyruoja nuo −Vπ iki +Vπ.

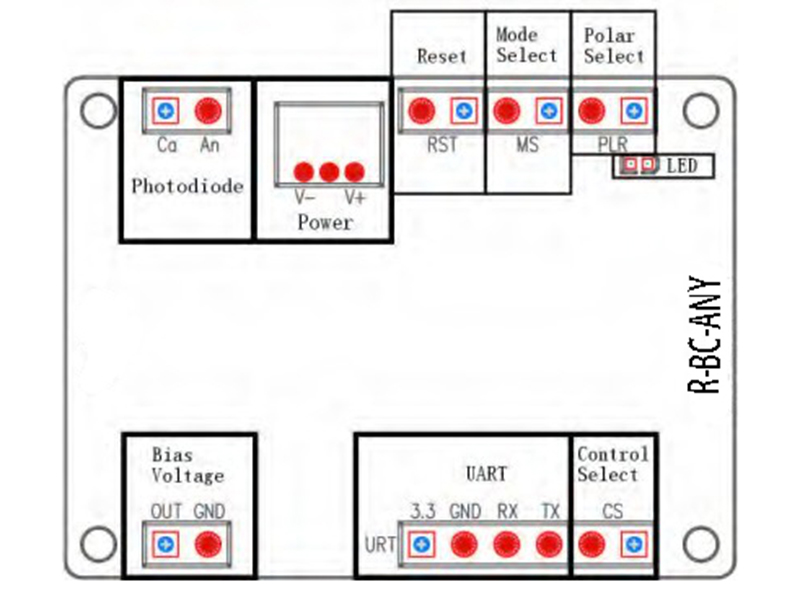

Vartotojo sąsaja

Vartotojo sąsaja

5 pav. Surinkimas

Grupė

Operacija

Paaiškinimas

1 fotodiodas PD: Prijunkite MZM fotodiodo katodą Pateikite fotosrovės grįžtamąjį ryšį
GND: Prijunkite MZM fotodiodo anodą
Galia Poslinkio valdiklio maitinimo šaltinis V-: jungia neigiamą elektrodą
V+: jungia teigiamą elektrodą
Vidurinis zondas: jungia įžeminimo elektrodą
Atstatyti Įkiškite trumpiklį ir ištraukite po 1 sekundės Valdiklio nustatymas iš naujo
Režimo pasirinkimas Įkiškite arba ištraukite trumpiklį be trumpiklio: nulinis režimas; su trumpikliu: keturių jungčių režimas
Polar Select2 Įkiškite arba ištraukite trumpiklį be trumpiklio: teigiamas poliarinis; su trumpikliu: neigiamas poliarinis
Įtampos poslinkis Prijunkite prie MZM įtampos kompensavimo prievado OUT ir GND tiekia moduliatoriaus poslinkio įtampas
LED Nuolat įjungtas Darbas stabilioje būsenoje
Įjungimas-išjungimas arba išjungimas-įjungimas kas 0,2 s Duomenų apdorojimas ir kontrolinio taško paieška
Įjungimas-išjungimas arba išjungimas-įjungimas kas 1 s Įvesties optinė galia per silpna
Įjungimas-išjungimas arba išjungimas-įjungimas kas 3 sekundes Įvesties optinė galia per stipri
UART Valdykite valdiklį per UART 3.3: 3,3 V etaloninė įtampa
GND: Įžeminimas
RX: Valdiklio priėmimas
TX: Valdiklio perdavimas
Valdiklio pasirinkimas Įkiškite arba ištraukite trumpiklį be trumpiklio: trumpiklio valdymas; su trumpikliu: UART valdymas

1. Kai kurie MZ moduliatoriai turi vidinius fotodiodus. Valdiklio konfigūraciją reikėtų rinktis tarp valdiklio fotodiodo ir moduliatoriaus vidinio fotodiodo naudojimo. Laboratoriniams eksperimentams rekomenduojama naudoti valdiklio fotodiodą dėl dviejų priežasčių. Pirma, valdiklio fotodiodas užtikrina kokybę. Antra, lengviau reguliuoti įėjimo šviesos intensyvumą. Pastaba: jei naudojate moduliatoriaus vidinį fotodiodą, įsitikinkite, kad fotodiodo išėjimo srovė yra griežtai proporcinga įėjimo galiai.
2. Poliarinis kaištis naudojamas valdymo taškui perjungti tarp „Peak“ ir „Null“ nulinio valdymo režime (nustatomame režimo pasirinkimo kaiščiu) arba „Quad+“.
ir „Quad-“ – „Quad“ valdymo režime. Jei polinio kaiščio trumpiklis neįdėtas, valdymo taškas nuliniame režime bus nulinis, o „Quad+“ – „Quad+“. RF sistemos amplitudė taip pat turės įtakos valdymo taškui. Kai nėra RF signalo arba RF signalo amplitudė yra maža, valdiklis gali užfiksuoti darbo tašką teisingame taške, kurį pasirinko MS ir PLR trumpiklis. Kai RF signalo amplitudė viršija tam tikrą ribą, sistemos poliškumas pasikeis, tokiu atveju PLR antraštė turėtų būti priešingoje būsenoje, t. y. trumpiklį reikia įkišti, jei jo nėra, arba ištraukti, jei jis įdėtas.

Tipinis taikymas

stalas

Valdiklis yra lengvai naudojamas.

1 veiksmas. Prijunkite 1 % jungiklio prievadą prie valdiklio fotodiodo.
2 veiksmas. Prijunkite valdiklio poliarizacijos įtampos išvestį (per SMA arba 2,54 mm 2 kontaktų antgalį) prie moduliatoriaus poliarizacijos prievado.
3 veiksmas. Valdikliui tiekiama +15 V ir -15 V nuolatinė įtampa.
4 veiksmas. Iš naujo nustatykite valdiklį ir jis pradės veikti.
PASTABA. Prieš iš naujo nustatydami valdiklį, įsitikinkite, kad įjungtas visos sistemos RF signalas.
