„Rof Bias Point Controller“ automatinis ličio niobato MZ moduliatoriaus poslinkio valdymo modulis
Funkcija
Galimi keli šališkumo veikimo režimai („Quad+“↔Keturių, Min.↔Maks.)
Nuoseklusis ryšys, užprogramuotas automatinis tikslusis derinimas ir poslinkio taškų fiksavimas
Vidiniai komponentų spinduliai palaiko įvairius bangos ilgius
Modulio paketas, adapterio maitinimo šaltinis
Paraiška
Optinio pluošto ryšys
Mikrobangų fotonas
Impulsinės šviesos taikymas
Našumas

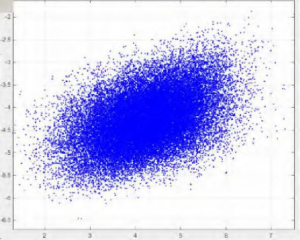

1 pav. Žvaigždynas (be valdiklio)
2 pav. QPSK žvaigždynas (su valdikliu)

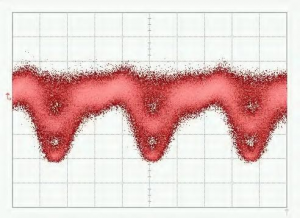

3 pav. QPSK-Eye modelis
5 pav. 16-QAM žvaigždynų schema
4 pav. QPSK spektras
6 pav. 16-QAM spektras
Specifikacijos
| Aargumentas | Min. | Tipinis | Maks. | Vienetas |
| Optinis parametras | ||||
| Įėjimo optinė galia 1* | 0 | 13 | dBm | |
| Darbinis bangos ilgis 2* | 780 | 1650 m. | nm | |
| Optinio pluošto sąsaja | FC/APC | |||
| Elektrinis parametras | ||||
| Įtampa | -10 | 10 | V | |
| Jungiklio užgesinimo santykis 3* | 20 | 25 | 50 | dB |
| Režimu užrakintas regionas | Teigiamas arba neigiamas | |||
| Užrakinimo režimas | Keturgubas+ (keturgubas-) arbaMin.(Maks.) | |||
| Moduliacijos gylis (QUAD) | 1 | 2 | % | |
| Moduliacijos gylis (Nulis) | 0,1 | % | ||
| Pilotinis dažnis (QUAD) | 1K | Hz | ||
| Pilotinis dažnis (NULL) | 2K | Hz | ||
| Įprastinis parametras | ||||
| Matmenys (ilgis× plotis× storis) | 120×70×34 mm | |||
| Darbinė temperatūra | 0–70℃ | |||
Pastaba:
1* reiškia modulio įėjimo galios diapazoną, kai moduliatoriaus išėjimo galia yra maksimali. Norint valdyti moduliatoriaus žemą tašką su dideliu gesinimo koeficientu, įėjimo galią reikia atitinkamai padidinti; esant specialiems galios įvesties reikalavimams, galite reguliuoti vidinį jungiklį ir detektoriaus stiprinimo indikatorius, pateikdami užsakymus pasitarkite su pardavimų skyriumi.
2* Pateikdami užsakymą, nurodykite darbinį bangos ilgį, kurį reikia optimizuoti pagal darbinį bangos ilgį.
3* perjungimo gesinimo santykis taip pat priklauso nuo paties moduliatoriaus perjungimo gesinimo santykio lygio.
Dydis brėžinyje (mm)
Užsakymo informacija
*Jei turite specialių reikalavimų, susisiekite su mūsų pardavimų darbuotojais
| ROF | ABC | Moduliatoriaus tipas | XX | XX | XX |
| Automatinis poslinkio taško valdymo modulis | MZ---M-Zmoduliatorius | Darbinis bangos ilgis: 15–1550 nm 13–1310 nm 10–1064 nm 08–850 nm 07---780 nm | Pluošto tipas: S-- Vienmodis optinis pluoštas P - poliarizaciją palaikantis pluoštas | Optinio pluošto sąsaja: FA—FC/APC FP---FC/UPC |
Vartotojo sąsaja
| Grupė | Operacija | Paaiškinimas |
| Atstatyti | Įkiškite trumpiklį ir ištraukite po 1 sekundės | Valdiklio nustatymas iš naujo |
| Galia | Poslinkio valdiklio maitinimo šaltinis | V- jungia neigiamą maitinimo šaltinio elektrodą |
| V+ jungia teigiamą maitinimo šaltinio elektrodą | ||
| Vidurinis prievadas jungiamas su įžeminimo elektrodu | ||
| Poliarinis1 | PLRI: Įkiškite arba ištraukite trumpiklį | be trumpiklio: nulinis režimas; su trumpikliu: piko režimas |
| PLRQ: Įkiškite arba ištraukite trumpiklį | be trumpiklio: nulinis režimas; su trumpikliu: piko režimas | |
| PLRP: Įkiškite arba ištraukite trumpiklį | be trumpiklio: Q+ režimas; su trumpikliu: Q- režimas | |
| LED | Nuolat įjungtas | Darbas stabilioje būsenoje |
| Įjungimas-išjungimas arba išjungimas-įjungimas kas 0,2 s | Duomenų apdorojimas ir kontrolinio taško paieška | |
| Įjungimas-išjungimas arba išjungimas-įjungimas kas 1 s | Įvesties optinė galia per silpna | |
| Įjungimas-išjungimas arba išjungimas-įjungimas kas 3 sekundes | Įvesties optinė galia per stipri | |
| PD2 | Prijunkite prie fotodiodo | PD prievadas jungia fotodiodo katodą |
| GND prievadas jungia fotodiodo anodą | ||
| Šališkumo įtampos | In, Ip: I rankos poslinkio įtampa | Ip: Teigiama pusė; In: Neigiama pusė arba įžeminimas |
| Qn, Qp: Q svirties poslinkio įtampa | Qp: Teigiama pusė; Qn: Neigiama pusė arba įžeminimas | |
| Pn, Pp: P svirties poslinkio įtampa | Pp: Teigiama pusė; Pn: Neigiama pusė arba įžeminimas | |
| UART | Valdykite valdiklį per UART | 3.3: 3,3 V etaloninė įtampa |
| GND: Įžeminimas | ||
| RX: Valdiklio priėmimas | ||
| TX: Valdiklio perdavimas |
1. Poliariškumas priklauso nuo sistemos RF signalo. Kai sistemoje nėra RF signalo, poliariškumas turėtų būti teigiamas. Kai RF signalo amplitudė viršija tam tikrą lygį, poliariškumas pasikeičia iš teigiamo į neigiamą. Šiuo metu nulinis taškas ir pikas susikeičia tarpusavyje. Q+ taškas ir Q- taškas taip pat susikeičia tarpusavyje. Poliariškumo perjungiklis leidžia vartotojui pakeisti poliariškumą.
tiesiogiai, nekeičiant veikimo taškų.
2Reikia rinktis tik vieną variantą – naudoti valdiklio fotodiodą arba moduliatoriaus fotodiodą. Laboratoriniams eksperimentams valdiklio fotodiodą rekomenduojama naudoti dėl dviejų priežasčių. Pirma, valdiklio fotodiodas pasižymi užtikrintomis savybėmis. Antra, lengviau reguliuoti įėjimo šviesos intensyvumą. Jei naudojate moduliatoriaus vidinį fotodiodą, įsitikinkite, kad fotodiodo išėjimo srovė yra griežtai proporcinga įėjimo galiai.
