ROF-EDFA-B Elektro-optinių stiprintuvų prevencinio pluošto stiprintuvo optinis stiprintuvas
Savybė
Žemo triukšmo indeksas
Mažos energijos suvartojimas
Programuojamas valdymas
Galimi keli režimai
Darbalaukis ar modulis pasirenkamas
Automatinė išjungimo siurblio apsauga
Paraiška
• Stiprintuvas gali padidinti lazerio išvesties (vidutinę) galią iki aukštesnių lygių (→ pagrindinio osciliatoriaus galios stiprintuvas = MOPA).
• Tai gali generuoti ypač dideles galias, ypač esant ultravioletiniams impulsams, jei kaupiama energija išgaunama per trumpą laiką.
• Prieš fotodetekciją jis gali sustiprinti silpnus signalus ir taip sumažinti aptikimo triukšmą, nebent pridedamas stiprintuvo triukšmas yra didelis.
• Ilgose pluošto optiniuose ryšiuose, skirtuose optinio pluošto ryšiams, optinės galios lygis turi būti pakeltas tarp ilgų pluošto dalių, kol prarasta informacija triukšme.
Parametrai
| Parametras | Vienetas | Minimalus | Typical | MMESTIMAS | |
| Darbo bangos ilgio diapazonas | nm | 1525 |
| 1565 m | |
| Įvesties signalo galios diapazonas | DBM | -45 |
|
| |
| Mažo signalo padidėjimas | dB |
| 30 | 45 | |
| Prisotinimo optinės galios diapazonas * | DBM |
| 0 | 17 | |
| Triukšmo indeksas ** | dB |
| 5.0 | 5.5 | |
| Įvesties optinė izoliacija | dB | 30 |
|
| |
| Išvesties optinė izoliacija | dB | 30 |
|
| |
| Nuo poliarizacijos priklausomas padidėjimas | dB |
| 0,3 | 0,5 | |
| Poliarizacijos režimo dispersija | ps |
|
| 0,3 | |
| Įvesties siurblio nutekėjimas | DBM |
|
| -30 | |
| Išėjimo siurblio nutekėjimas | DBM |
|
| -40 | |
| Veikimo įtampa | modulis | V | 4.75 | 5 | 5.25 |
| darbalaukis | V (AC) | 80 |
| 240 | |
| Pluošto tipas |
| SMF-28（PM 可选） | |||
| Išvesties sąsaja |
| FC/APC | |||
| Pakuotės dydis | modulis | mm | 90 × 70 × 14 | ||
| darbalaukis | mm | 320 × 220 × 90 | |||

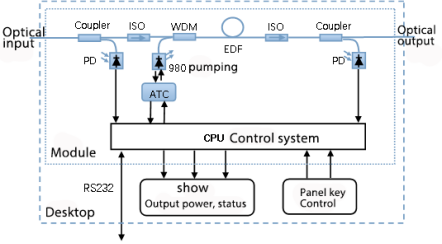

Principas ir struktūros schema
Produktų sąrašas
| Modelis | Aprašymas | parametras |
| ROF-EDFA-P | Įprasta galia | 17/20/23dbm išėjimas |
| Rof-edfa-HP | Didelė galia | 30dbm/33dbm/37dbm išėjimas |
| Rof-edfa-A | Priekinės galios amplifikacija | -35dbm/-40dbm/-45dbm įvestis |
| Rof-Ydfa | Ytterbium, pluošto stiprintuvas | 1064nm, Didžiausias 33 dbm išėjimas |
Informacijos užsakymas
| Rof | EDFA | X | XX | XX | X | XX |
| „Erbium“ pluošto stiprintuvas | B--Prevencinis | InTPUT galia: -45….-45DBM -40….-40DBM -35….-35DBM ………… | Išvesties galia: -10….-10dbm 00….0dbm …………. | Pakuotės dydis: D ---darbalaukis M ---mOdule | Optinio pluošto jungtis: FA --- FC/APC |
„Rofea Optoelectronics“ siūlo komercinių elektro-optinių moduliatorių, fazių moduliatorių, intensyvumo moduliatoriaus, fotodetektorių, lazerinių šviesos šaltinių, DFB lazerių, optinių stiprintuvų, EDFA, SLD lazerio, QPSK moduliacijos, pulso lazerio, šviesos detektoriaus, subalansuoto fotodetektoriaus, lazerio lazerio, qpsk moduliacijos, pulsinio lazerio, šviesos detektoriaus, baltų fotodetektorių, lazerio tvarkyklės. , Pluošto optinio stiprintuvas, optinio galios matuoklis, plačiajuostis ryšys Lazeris, suderinamas lazeris, optinis detektorius, lazerio diodo tvarkyklė, pluošto stiprintuvas. Mes taip pat pateikiame daugybę konkrečių pritaikymo moduliatorių, tokių kaip 1*4 masyvo fazių moduliatoriai, ypač žemi VPI ir ypač aukšto išnykimo santykio moduliatoriai, pirmiausia naudojami universitetuose ir institutuose.
Tikiuosi, kad mūsų produktai bus naudingi jums ir jūsų tyrimams.
