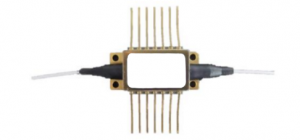

Rof Electro-Optic Amplifiers optinis stiprinimas drugelis puslaidininkinis optinis stiprintuvas drugelis SOA
Funkcija
Didelis pelnas
Mažas energijos suvartojimas
Nuo mažos poliarizacijos priklausomi nuostoliai
Didelis išnykimo koeficientas
Palaiko temperatūros stebėjimą ir TEC termoelektrinį valdymą
Taikymas
Šviesolaidinių įrenginių gamyba ir veikimo bandymai
Mažas signalo galios stiprinimas
Laboratorinių tyrimų sritis
Šviesolaidžio ryšio sistema
Parametrai
Parametras | Darbinė būklė | Vienetas | Min | Tip | Maks |
Veikimo bangos ilgių diapazonas |
| nm | 1490 m |
| 1590 m |
pralaidumo | @-3dB | nm | 55 |
| 60 |
Prisotinta optinė galia | Jei = 250 mA | dBm | 12 |
| 15 |
Mažo signalo stiprinimas | Jei = 250 mA Pin = -25dBm | dB | 25 |
| 30 |
Prisotinimo išvesties padidėjimas | Jei = 250 mA | dB | 12 |
|
|
Darbinė srovė |
| mA |
| 250 | 400 |
Priekinė įtampa |
| V |
|
| 1.8 |
Išnykimo santykis | Jei = 250 mA / Jei = - 0,4 mA Pin = 0dBm | dB |
| 50 |
|
TEC srovė |
| A |
|
| 1.8 |
TEC įtampa |
| V |
|
| 3.4 |
Nuo poliarizacijos priklausomas stiprinimas |
| dB |
| 1.5 | 2 |
Termistoriaus varža | T = 25 ℃ | KΩ | 9.5 | 10 | 10.5 |
Termistoriaus srovė |
| mA |
|
| 5 |
Darbinė temperatūra |
| ℃ | -10 |
| 70 |
Laikymo temperatūra |
| ℃ |
|
| 85 |
Charakteristinė kreivė
Struktūrinis matmuo
